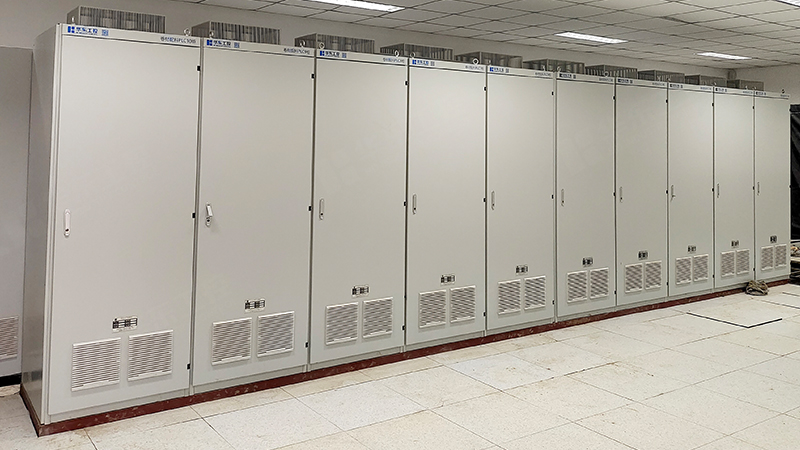

在工業自動化領域，PLC(可編程邏輯控制器)控制柜作為核心設備之一，其接線規范直接關系到系統的穩定性和安全性。華東工控作為專業的電氣控制系統供應商，對PLC控制柜的接線有著嚴格的標準和豐富的實踐經驗。以下是圍繞華東工控品牌PLC控制柜的五種關鍵接線規范，旨在確保系統的高效運行和長期可靠性。

一、電源線接線規范

1.電源質量：PLC的電源應取自電壓相對穩定的干線或從變電站母線引出的專用線，以保證PLC的電壓質量。

2.線纜選擇：電源線應使用雙絞線，其截面積不應小于2平方毫米，以確保電流傳輸?shù)姆€(wěn)定性和安全性。

3.濾波與隔離：在電源噪聲過大的情況下，應接入隔離變壓器和低通濾波器，以隔離外部電源干擾，保護PLC免受損害。

二、控制線接線規范

1.導線處理：清除導線的絕緣層時，要確保導線不會過度拉伸或損傷，以免影響信號傳輸質量。

2.布線距離：控制線應與電源線保持一定的距離，通常建議不小于0.5米，以減少電磁干擾。

3.接線端子：使用螺絲刀擰緊導線與接線端子，確保連接牢固無縫隙，防止因接觸不良導致的信號丟失或系統故障。

三、接地規范

1.公共接地端子：控制柜內必須設置一個公共接地端子，其他設備或柜子可以連接到PE線，以確保整個系統的接地連續性。

2.三相電源接地：如使用三相電源，可能需要一個單獨的接地線，以進一步增強接地效果。

3.接地電阻：接地電阻應符合相關安全標準，確保在故障情況下能夠及時將電流導入大地，保護人員和設備安全。

四、PLC安裝與接線規范

1.安裝環境：PLC應安裝在溫度適宜(0°C至55°C)、通風良好、無強電磁場干擾的環境中，以確保其正常運行。

2.防震措施：應采取適當?shù)姆勒鸫胧苊釶LC受到震動影響，延長其使用壽命。

3.輸入輸出模塊接線：PLC的輸入輸出模塊應正確接線，確保信號傳輸?shù)臏?zhǔn)確性和可靠性。同時，輸出端應與吸收二極管連接，以防止負載接觸器線圈斷開時產生的高壓破壞PLC晶體管。

五、測試與維護規范

1.系統測試：接線完成后，應首先測試單個單元，然后是整個系統，確保所有功能正常。

2.定期檢查：定期對控制柜進行檢查和維護，包括檢查線纜狀態、接線端子是否松動、接地是否良好等。

3.標記與記錄：對每根電線進行適當標記，并記錄接線圖和測試數據，便于日后維護和維修。

綜上所述，華東工控PLC控制柜的接線規范涵蓋了電源線、控制線、接地、PLC安裝與接線以及測試與維護等多個方面。遵循這些規范，可以確保PLC控制柜的接線安全性和有效性，為工業自動化系統的穩定運行提供堅實保障。
